[MLOps] Apache Airflow 기능 및 용어 정리

2025년 8월 25일

Apache Airflow의 핵심 구성 요소인 DAG, Operator 등을 활용하여 복잡한 데이터 파이프라인을 자동화하는 방법을 소개합니다. 파이썬 코드로 워크플로우를 손쉽게 관리할 수 있습니다.

개요

24일 일요일 운좋게 Airflow 원데이 클래스를 확인하여 수강했습니다.

배웠던 이론들과 실습 코드들을 필요한만큼 정리하였습니다.

Apache Airflow 용어 정리

DAG(Directed Acyclie Graph)

자신으로 되돌아오는 경로가 없는 그래프
작업이 다른 작업에 의존하거나 특정 순서로 실행 → 방향성
무한 루프 방지를 위해 강제

Airflow에서 하나의 온전한 파이프라인 스크립트를 DAG라고 칭한다. → 순환되는 구조가 없어야한다

Operator

작업 파이프라인 안에서 하나의 요소(Task)를 정의하고 실행하는 단위
1,000개가 넘는 오퍼레이터를 조합하여 작업을 실행
목적에 맞게 오퍼레이터를 만들 수 있음

XCom

작업간 데이터나 리턴 값을 이후 작업에 전달하기 위한 메커니즘
Airflow에는 문법에 맞게 코드를 작성해야함
동일한 DAG 내에서만 데이터 공유가 가능
소규모 데이터를 공유하도록 권장
Python Operator의 반환 값은 자동으로 XCom에 저장

Sensor

특정 조건이 충족될 때 까지 기다리는 오퍼레이터
조건이 충족되면 다음 작업을 이어서 진행하며 사용자 정의에 따른 대기 상태를 유지
다양한 센서 메소드 뿐만 아니라 사용자 정의 센서 개발 가능

Connection

Airflow가 외부 서비스와 통신하기 위한 URL, 사용자 인증 정보 등을 저장하는 설정
Hook에서 Connection 정보를 사용하여 외부 시스템과 연결을 수행
다양한 도메인과 연결에 필요한 정보 저장

Jinja Template

작업시 동적으로 값을 치환할 수 있게 해주는 템플릿 기능
컨텍스트 예시
- ds → 실행 날짜(2025-08-17)
  - {{ ds }}

Hook

오퍼레이터 외부 시스템과 Connection 객체를 생성할 수 있도록 지원하는 인터페이스
Operator에서 사용하는 것보다 서비스들에 대한 자유도를 높히는 방안
- 커스텀 오퍼레이트 방안

Cron 표현식

작업 스케줄러

Variable

전역 변수 저장소

Directory 구조

dags: 파이썬으로 개발한 DAG(Directed Acyclic Graph) 스크립트 파일들이 저장되는 디렉토리입니다. Airflow 스케줄러는 이 디렉토리를 주기적으로 스캔하여 DAG를 인식하고 실행합니다.
logs: DAG 파싱 및 파이프라인 작업 실행과 관련된 모든 로그가 저장되는 디렉토리입니다. 작업 실패 시 원인 분석을 위해 주로 사용됩니다.
config: Airflow의 핵심 설정 파일(airflow.cfg)과 사용자 정의 설정 파일(예: 데이터베이스 연결 정보, Access Key 등)이 위치하는 디렉토리입니다.
plugins: 공통으로 사용되는 함수, 클래스, 후크(Hook), 오퍼레이터(Operator) 등 모듈화된 파이프라인 코드를 저장하는 디렉토리입니다. 이곳에 저장된 코드는 여러 DAG에서 재사용할 수 있습니다.
.env: Airflow 인프라 실행에 필요한 환경 변수들을 KEY=VALUE 형태로 정의하는 설정 파일입니다. 주로 데이터베이스 비밀번호나 API 키와 같은 민감한 정보를 관리하는 데 사용됩니다.

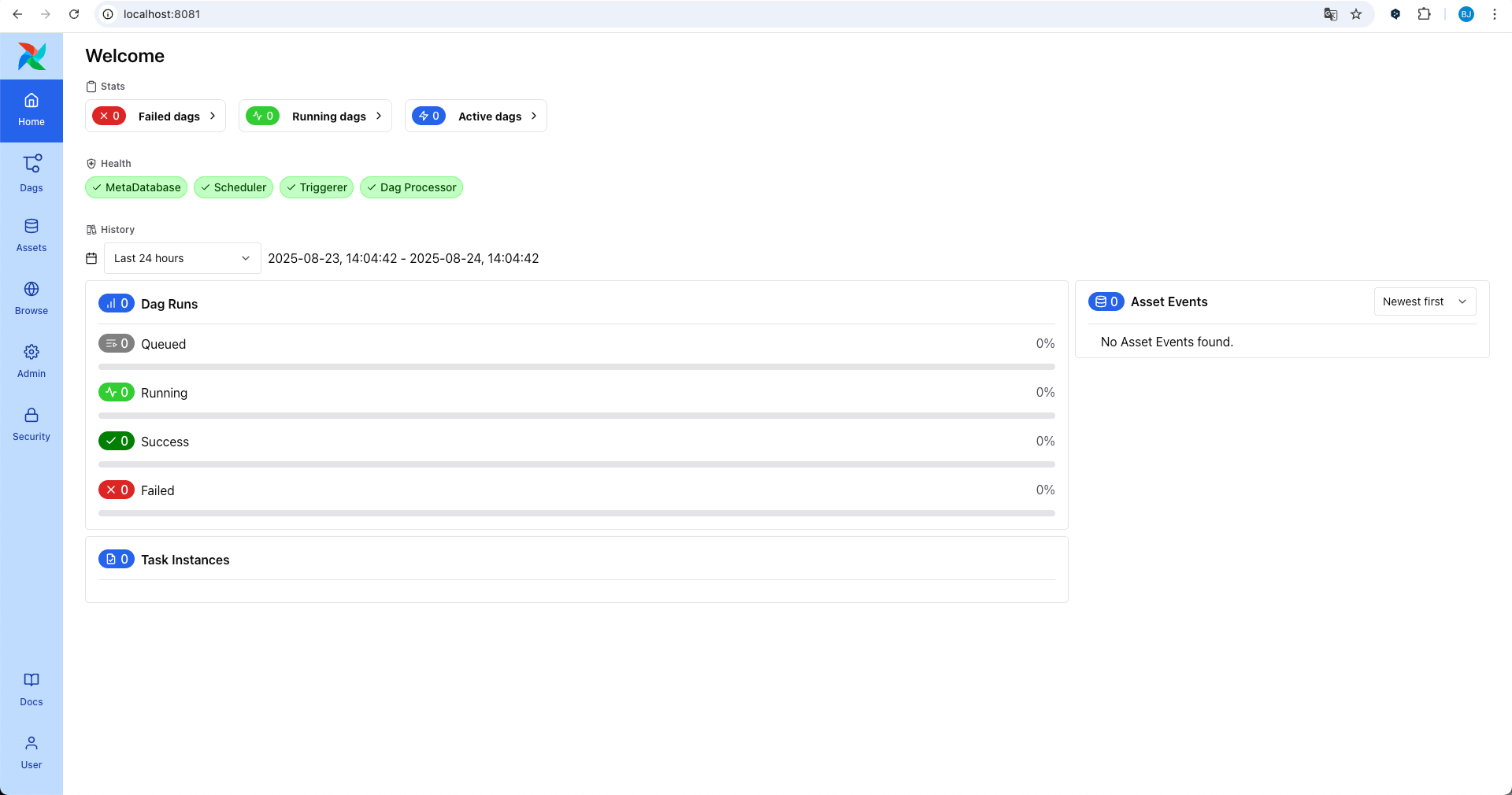

Console

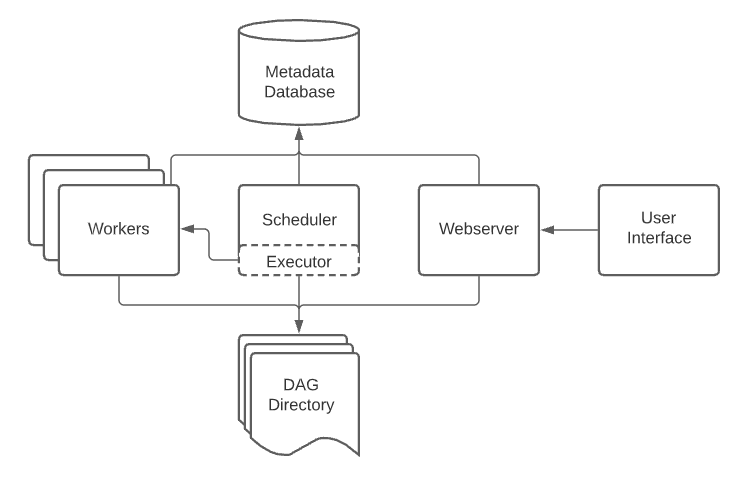

Airflow Architecture

이미지 대체

DAG 스크립트 구조

DAG 객체 및 공통 정보 정의
- default_args
  - 모든 Task들이 공통적으로 가지는 파라미터
    - 재시도, 알림 등..
- DAG()
  - DAG 자체의 특성과 동작을 정의하는 파라미터
    - 언제 어떻게 실행되는지 같은 워크플로우 자체의 설정값
구체적인 Task 정의

import pendulum
from airflow.sdk import DAG
from airflow.providers.standard.operators.empty import EmptyOperator

default_args = dict(
    owner = 'bda', # 개별 DAG 관리자
    email = ['bda@airflow.com'],
    email_on_failure = False,
    retries = 3
    )

with DAG(
    dag_id="01_tutorial_dag",
    start_date=pendulum.datetime(2025, 8, 1, tz='Asia/Seoul'),
    schedule="30 10 * * *", # cron 표현식
    tags = ['20250824', 'BASIC'],
    default_args = default_args,
    catchup=False
):

    task1 = EmptyOperator(task_id="task1")
    task2 = EmptyOperator(task_id="task2")
    task3 = EmptyOperator(task_id="task3")
    task4 = EmptyOperator(task_id="task4")
    task5 = EmptyOperator(task_id="task5")

# task1 >> task2 >> task3 >> task4 >> task5
task1 >> [task2, task3] >> task4 >> task5

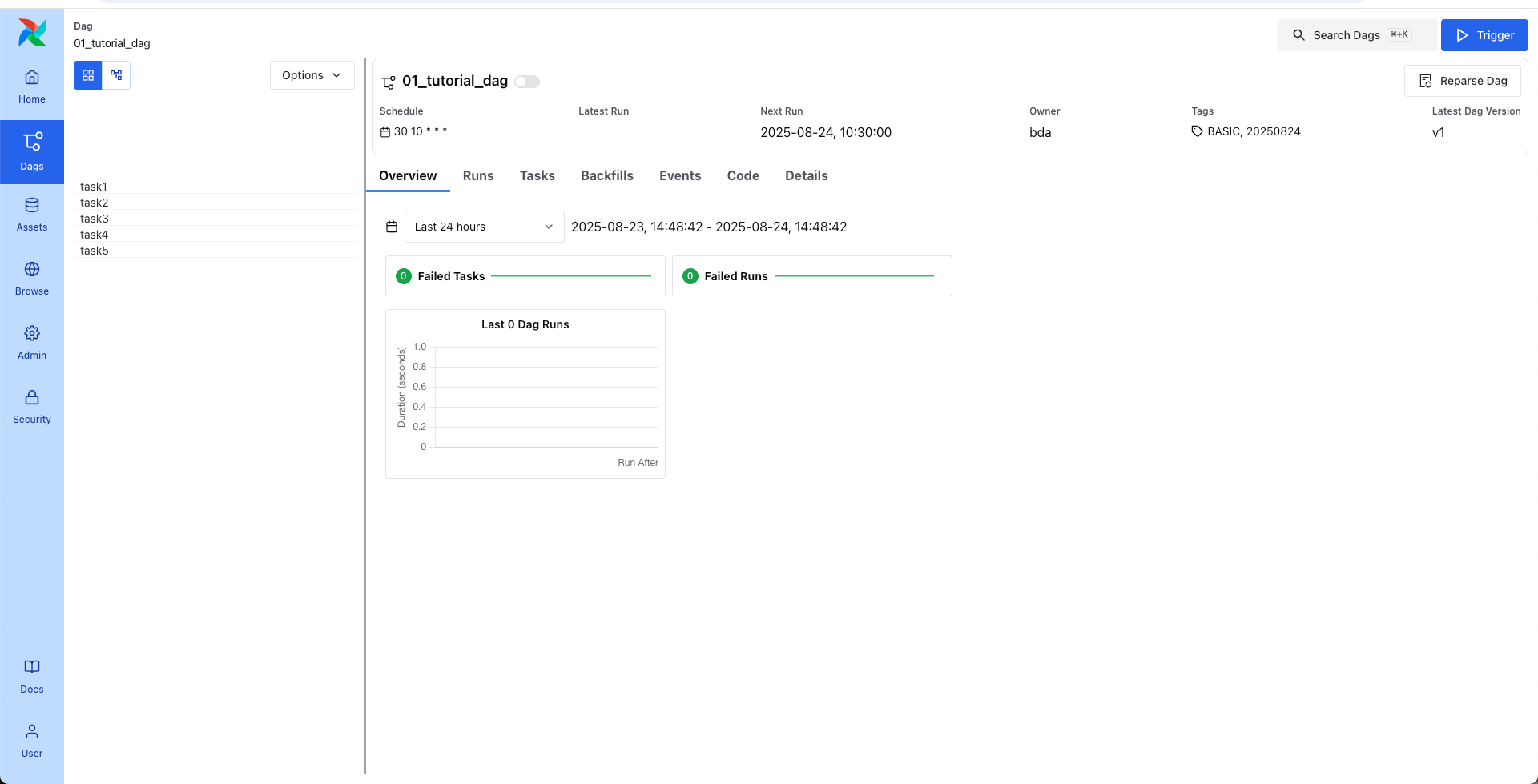

Task간 실행 순서 설정
- @task 데코레이터를 통해 훨씬 더 직관적인 방식으로 Task를 구성할 수 있음.

import pendulum, random
from airflow.sdk import DAG, task
"""
🔸 TaskFlow API
    - 파이썬 함수를 데코레이터로 감싸서 태스크로 변환하는 방식
    - 함수의 반환값이 다음 태스크 함수의 인자로 자동 전달되어 데이터 흐름을 간단히 표현 가능
    - AIRFLOW의 의존성 설정(task1 >> task2) 방식 대신, 함수 호출만으로 태스크 간 종속성 정의 가능
    - Pythonic한 방식으로 코드 작성이 가능하기 때문에 PythonOperator 대신 사용하는 것을 권장!
"""

default_args = dict(
    owner = 'bda',
    email = ['bda@airflow.com'],
    email_on_failure = False,
    retries = 3
    )

with DAG(
    dag_id="03_python_taskflow_dag",
    start_date=pendulum.datetime(2025, 8, 1, tz='Asia/Seoul'),
    schedule="30 10 * * *",
    tags = ['20250824','BASIC'],
    default_args = default_args,
    catchup=False
):
    @task(task_id='select_lang')
    def random_language():
        lang_list = ["PYTHON", 'JAVA', 'RUST']
        lang = random.sample(lang_list, 1)[0]
        print("SELECTED LANGUAGE : ", lang)
        return lang

    # @task(task_id='one')
    # def list_one():
    #     return [1,2,3]

    # @task(task_id='two')
    # def list_two(lst):
    #     return lst + [4,5,6]

    # @task(task_id='three')
    # def list_three(lst):
    #     return lst + [7,8,9]

    select_lang = random_language()
    # one = list_one()
    # two = list_two(one)
    # three = list_three(two)

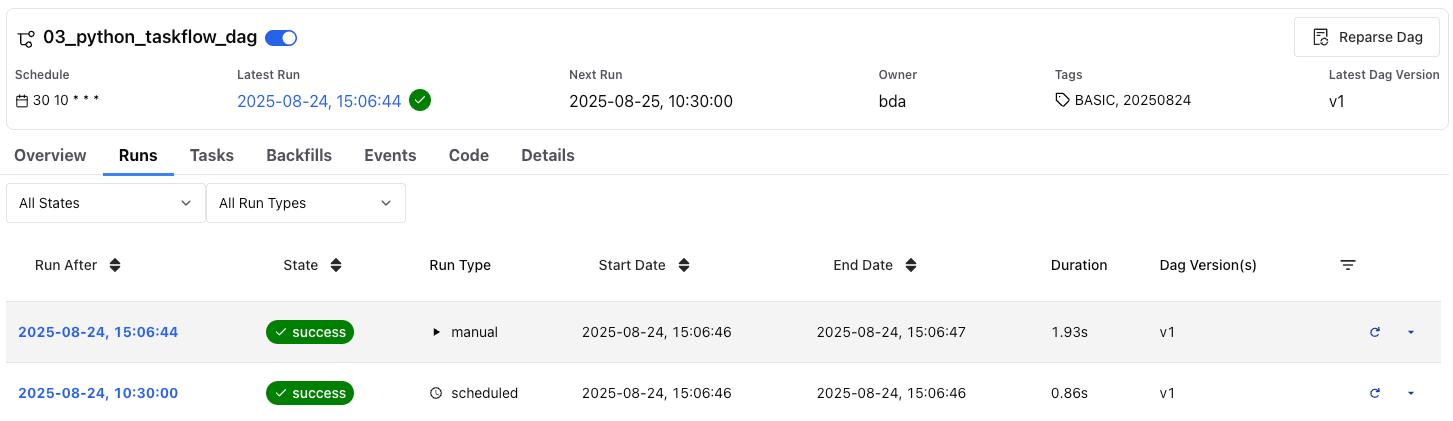

    select_lang

Return이 없다면 결과적으론 XCom에서 표시되지 않음.

@task(task_id='get_brewery_api')
def get_brewery_api():
    URL = 'https://fakerapi.it/api/v2/users'
    response = requests.get(URL)

    res = response.json()['data']

    return res

@task(task_id='api_to_dataframe')
def api_to_dataframe(api_data):
    df = pd.json_normalize(api_data)

    for row in df.head().to_dict(orient='records'):
        pprint(row)
    print("df.shape : ", df.shape)

Jinja Template을 통해 활용 가능 - get_current_context()

ti 를 통해 XCom 값을 가져올 수 있습니다.

import pendulum
from pprint import pprint
from airflow.sdk import DAG, task, get_current_context

"""

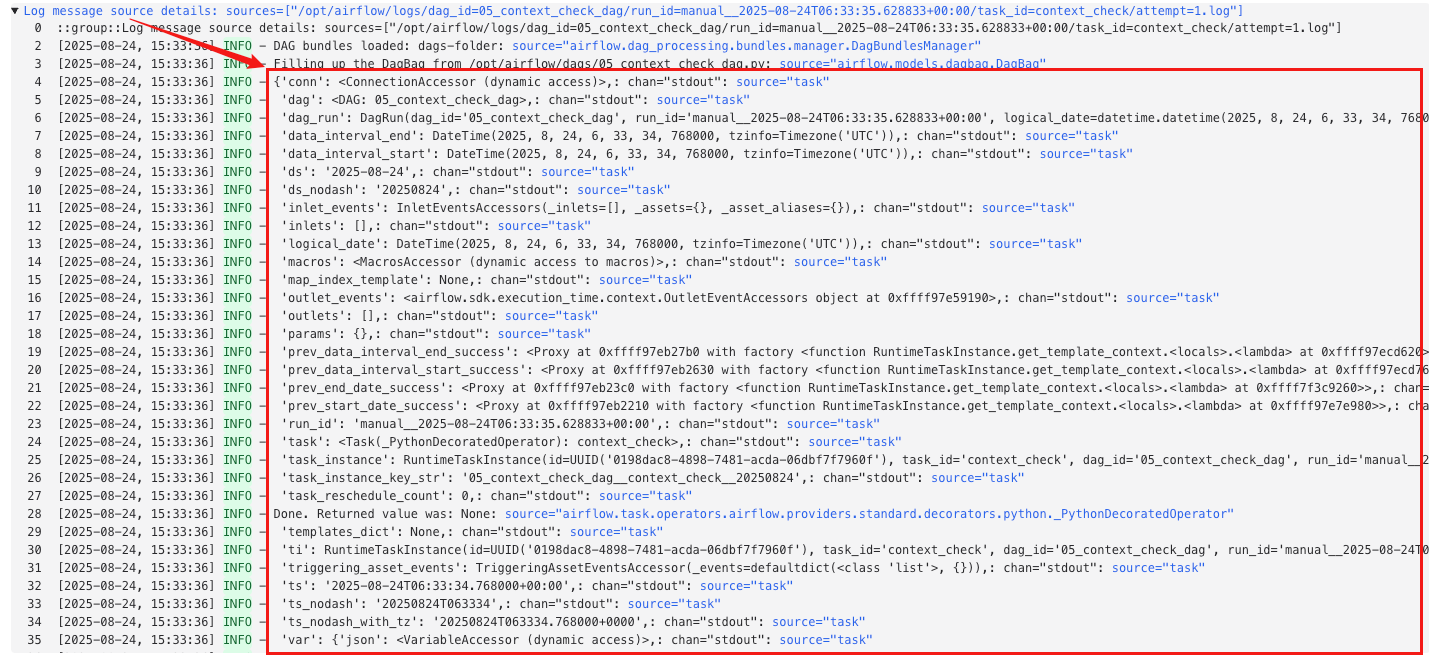

🔸 Airflow의 컨텍스트(Context)
    - 태스크가 실행될 때 DAG, Task, 실행 날짜, 매크로, 파라미터 등 실행 환경 관련 메타데이터를 담고 있는 딕셔너리
    - 시간 관련 데이터도 포함하고 있기 때문에 실행별로 값이 달라짐
    - 'ti' 객체를 활용하여 XCOM 저장소 데이터를 저장/조회 가능
"""

default_args = dict(
    owner = 'bda',
    email = ['bda@airflow.com'],
    email_on_failure = False,
    retries = 3
    )

with DAG(
    dag_id="05_context_check_dag",
    start_date=pendulum.datetime(2025, 8, 1, tz='Asia/Seoul'),
    schedule="30 10 * * *",
    tags = ['20250824','BASIC'],
    default_args = default_args,
    catchup=False
):

    @task(task_id='context_check')
    def context_check():
        ctx = get_current_context()
        pprint(ctx)

    context_check()

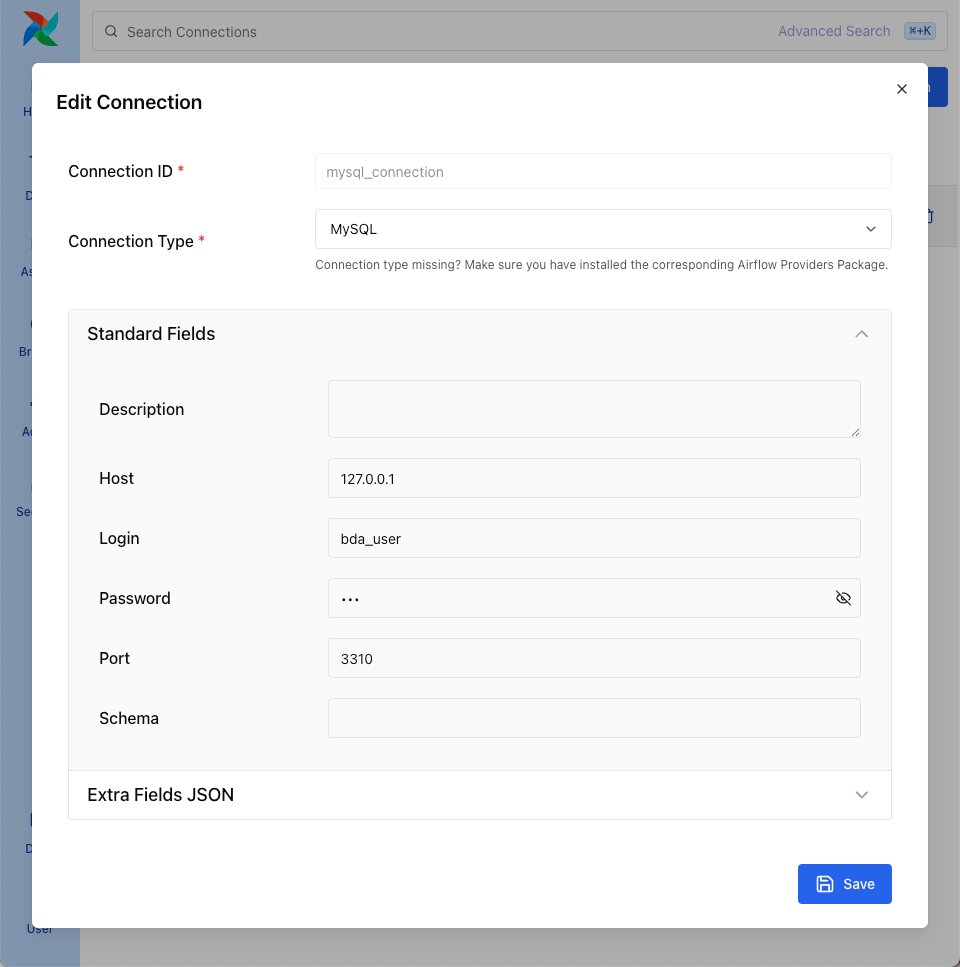

Airflow Connection

Airflow 개발 관련 Tip

진행하고자하는 Operator 기능을 찾고 거기에 맞는 코드를 작성하면 Python에 있는 모든 작업을 자동화할 수 있습니다.
