AWS Elastic Load Balancer(ELB)와 ALB

2023년 5월 21일

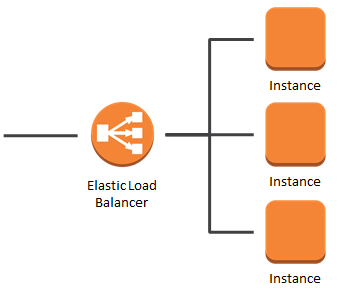

ELB (Elastic Load Balancing)

하나의 서버, 서버셋으로 트래픽을 백엔드나 여러 서버(EC2 인스턴스들)로 다운스트림으로 전달하는 역할
인스턴스 앞에 위치하여 유저가 엘라스틱 로드 밸런서로 접근할 때 여러 인스턴스들( 서버셋 )로 트래픽을 분산하는 것 → 다른 인스턴스 엔드포인트로 보냄
단일 엑세스 지점(DNS)을 노출하게 되고 다운스트림 인스턴스의 장애를 원활히 처리 가능
상태 확인 매커니즘으로 파악 가능
쿠키를 통한 고정성 지원, HTTPS 트래픽을 위한 SSL, 고가용성과 클라우드 내부의 개인 트래픽과 공공 트래픽을 분리할 수 있다

엘라스틱 로드 밸런서 = 관리형 로드 밸런서

AWS 업그레이드, 유지 관리 및 고가용성을 책임진다
작동 방식을 수정할 수 있게끔 구성 놉(knobs)도 제공
무조건 쓰는게 좋다
- 자체 로드 밸런서를 마련하는 것보다 훨씬 저렴하고 확장성 측면에서 편하기 때문이다
로드밸런서는 다수의 aws 서비스들과 통합되어 있다 ACM, Route53, 오토 스케일링 그룹등등
- 현재까지도 더 늘어나고 있다

Health Check

로드밸런서가 ec2 인스턴스에 현재 제대로 작동하는지 확인하는 것
포트와 라우트에서 이루어진다.
제대로 응답하지 않으면 트래픽을 보내지않는다

4가지 종류의 로드밸런서 (과거순)

클래식 로드 밸런서 CLB → HTTP, HTTPS, TCP SSL, secure TCP
- 사용 권장하지 않는다 → 현재 제거됨
웹소켓 로드 밸런서 ALB → HTTP, HTTPS, WebSocket
네트워크 로드 밸런서 NLB → TCP, TLS, secure TCP, UDP
게이트웨이 로드 밸런서 GWLB
- 네트워크 계층과 IP프로토콜에서 작동

가능한 신형 로드밸런서를 사용하는게 좋고 로드밸런서에 따라 내부에 위치하는 로드밸런서도 있다

로드밸런서 보안 그룹

로드밸런서는 HTTP 트래픽을 처리하기 위해 IP범위로 잡는다
로드밸런서를 사용하는 EC2 인스턴스는 소스범위를 IP가 아닌 보안그룹으로 잡는다
이렇게 함으로써 ec2 인스턴스는 로드밸런서에 오는 트래픽만 허용한다

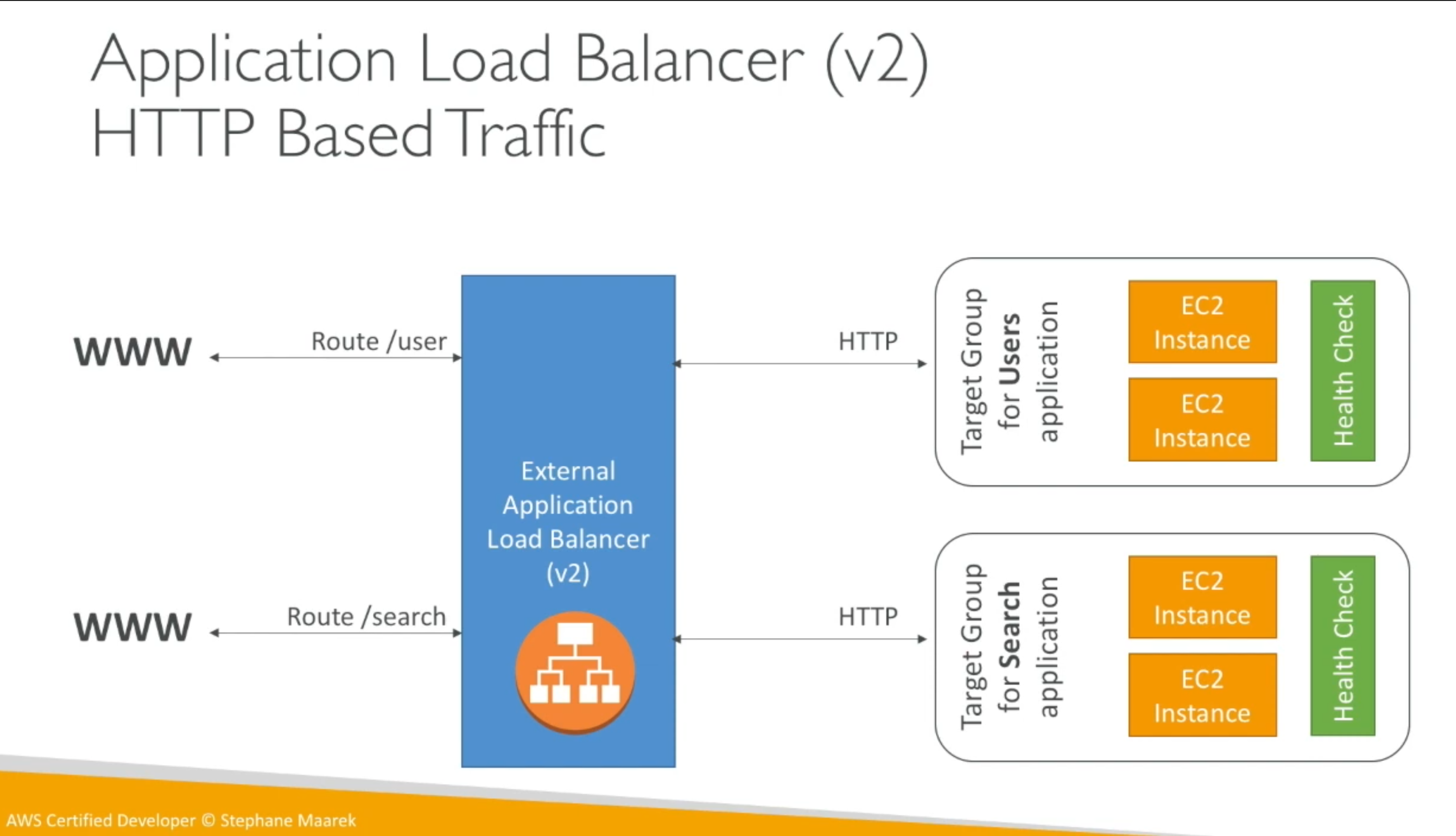

애플리케이션 로드 밸런서 - ALB

7계층 HTTP 전용 로드 밸런서
머신 간 다수 HTTP 애플리케이션 라우팅에 사용하며 머신끼리 타겟 그룹으로 묶이게 된다
HTTP/2와 웹소켓 또한 지원한다 → 리다이렉트또한 지원(HTTP→HTTPS)
다른 타켓 그룹으로 라우팅
- path in URL 기반 라우팅 (example.com/user & example.com/posts)
- hostname in URL 기반 라우팅 book.example.com & one.example.com
- 쿼리스트링, 헤더 URL 기반 라우팅 example.com/users?id=123 …
- 마이크로 서비스나 컨테이너 기반 애플리케이션에 가장 좋은 로드 밸런서
  - 도커와 ECS의 경우 ALB가 가장 적합
  - 포트 매핑 기능이 있어 인스턴스의 동적 포트로 리다이렉트 가능
- ALB 하나만으로 다수의 애플리케이션을 처리할 수 있다.

ALB가 똑똑하게 루트에 따라 로드밸런싱을 할 수 있다

Target group

(오토스케일링 그룹으로 관리되는) ec2 인스턴스 - HTTP
ECS tasks - HTTP
람다 함수(서버리스)가 될 수도 있다
프라이빗 ip
여러 대상 그룹으로 라우팅 될 수 있으며 헬스체크는 대상 그룹 레벨에서 이루어진다

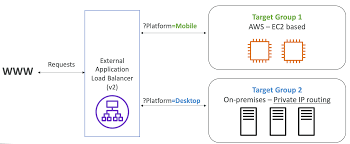

Query strings/Parameters Routing

쿼리 스트링과 파라미터 규칙을 만들어 타겟 그룹으로 리다이렉트 가능

알아두면 좋은 내용

로드밸런서를 사용하는 경우 고정 호스트 이름이 부여됨(XXX.region.elb.amazonaws.com)
애플리케이션 서버는 클라이언트의 ip를 직접 보지 못한다
- 클라이언트 실제 ip는 x-forwarded-for 헤더에서 얻을 수 있다
로드밸런서는 ec2인스턴스의 프라이빗 아이피로 들어감

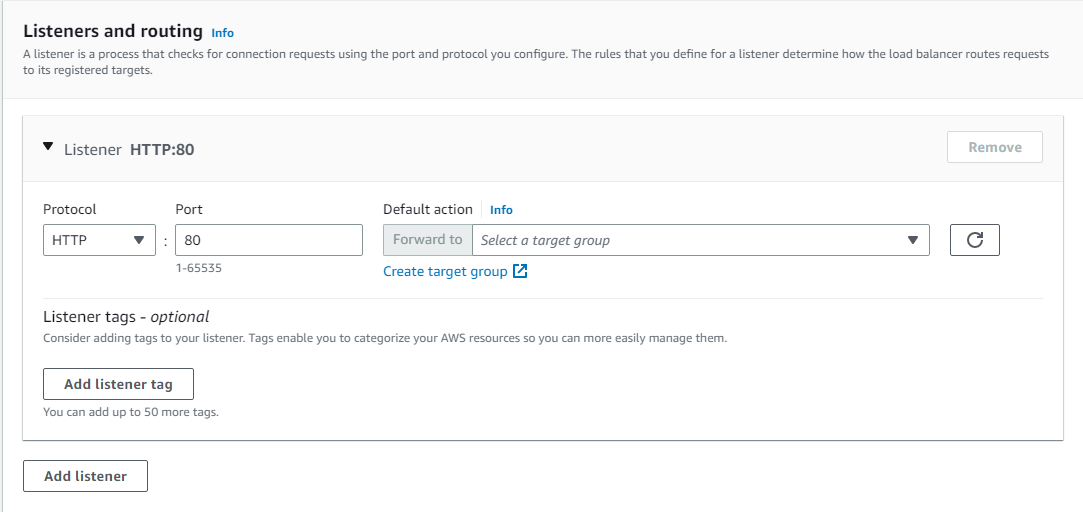

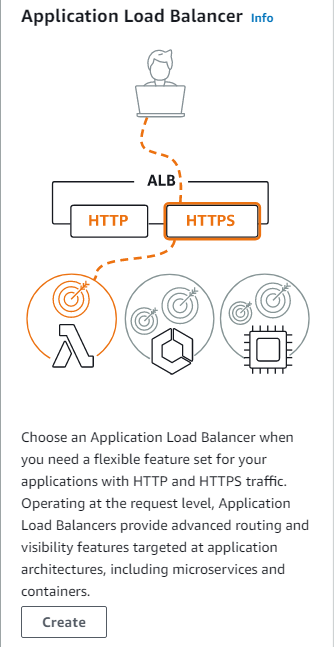

ALB 실습

http와 https 트래픽을 위한 것이다

참고

NLB는 최고 성능을 위한 로드 밸런서
GWLB는 보안, 침입탑지 등 네트워크 트래픽을 분석하기 위한 로드밸런서

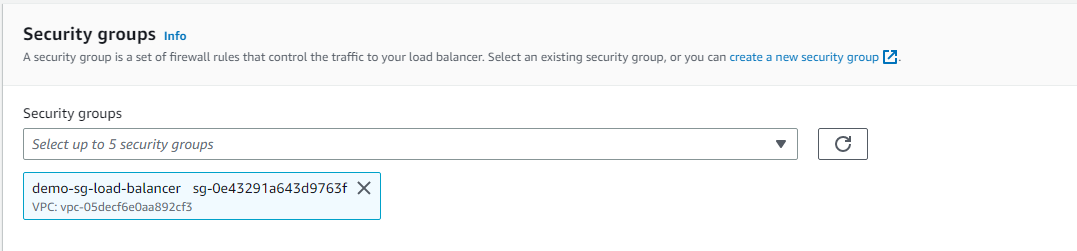

로드밸런서의 시큐리티그룹

인스턴스를 라우팅하려면 타겟 그룹이 필요함

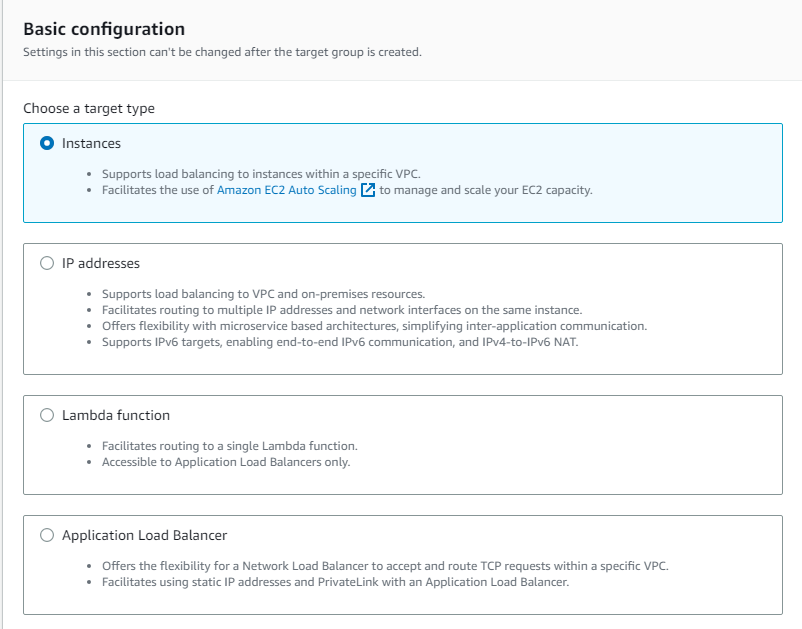

타겟 그룹

결과 확인

지정해놨던 인스턴스 그룹으로 계속 ip가 바뀌는 것을 확인할 수 있었다

이후 인스턴스를 종료하거나 정지시키면 Health check를 통해 인스턴스가 트래픽을 받을 수 없는 상태라는 걸 확인하고 조정한다

이전 내용 참고

보안그룹 설정시 인바운드규칙과 아웃바운드 규칙을 잘 설정해야 한다.

응답이 너무 길다면 무조건 보안그룹을 잘 확인할 것

네트워크 보안

EC2 인스턴스의 퍼블릭 IP말고 로드밸런서로만 접근할 수 있게 설정하는 것이 좋다

인바운드 규칙을 로드밸런서의 보안 그룹을 선택하면 된다.

→ 해당 보안그룹을 가지고 있는 http 인바운드 요청만 허용해준다 ( 소스를 로드밸런서의 보안그룹으로 정의해줌으로써 HTTP 트래픽을 로드밸런서에서 오는 트래픽만 받는다. )

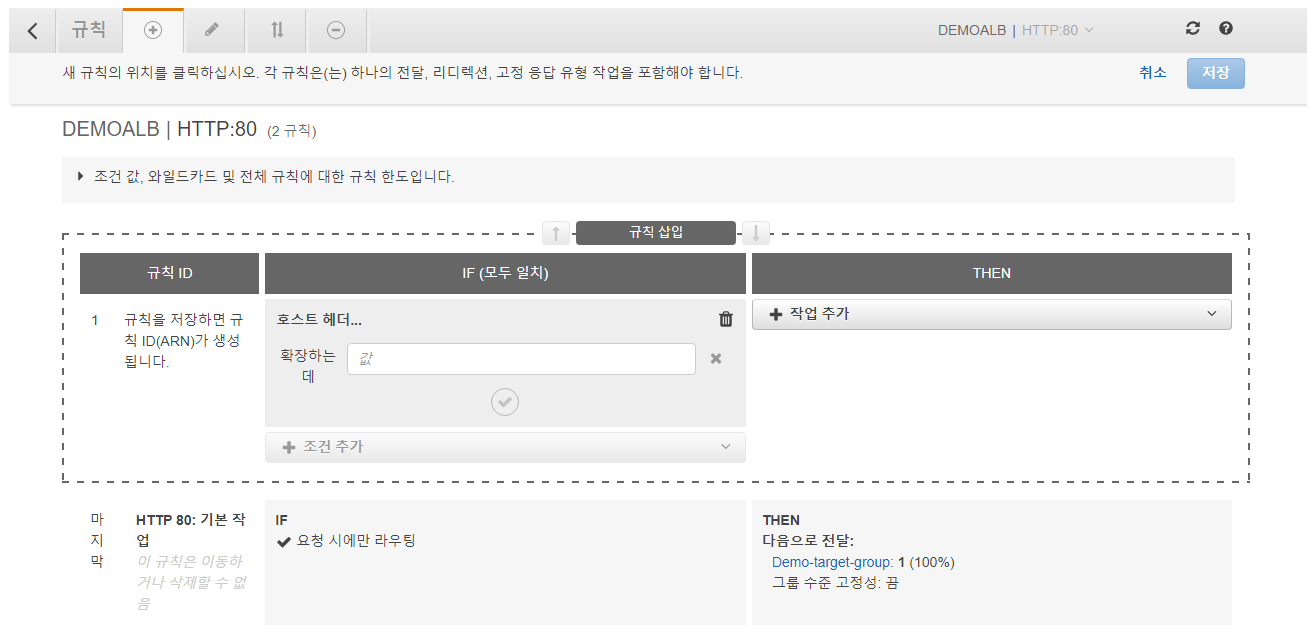

로드밸런서 규칙

Listener / Rule을 통해 호스트 헤더에 특정 값이 있을 때 다른 대상 그룹으로 보내거나 경로가 다를 때 다른 대상 그룹으로 보낼 수 있다.

Path에 따라 응답 처리

/error로 들어오면 404라는 고정된 응답과 에러메시지를 보낼 수 있다

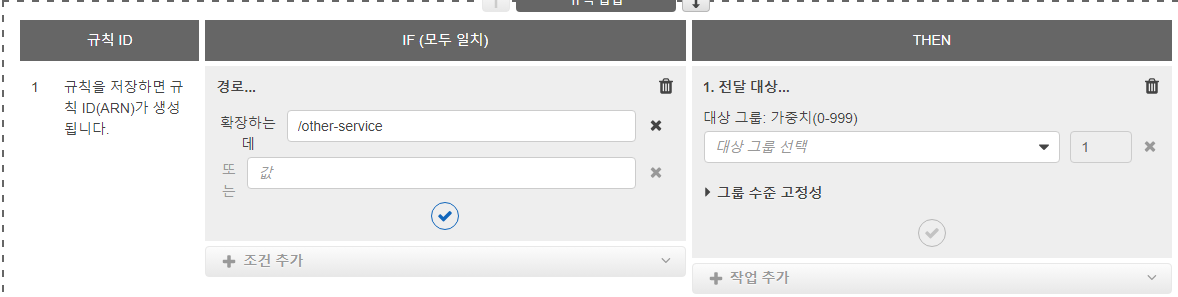

다른 타겟 그룹으로 보내기
